Vor dem eigentlichen Ausbau des Getriebes wurden regelmäßig Inspektionen direkt nach der Kampagne durchgeführt. Inspektionen ermöglichen es, Schäden frühzeitig zu erkennen und Schadensverläufe zu dokumentieren, um gegebenenfalls notwendige Reparaturen zu planen. Dadurch können unerwartete Ausfälle während des Betriebs vermieden werden und optimale Nutzungszeiten generiert werden. Die größeren Anlagenstillstände ermöglichen es außerdem, eine Vielzahl von Getrieben zu inspizieren und Reisekosten zu minimieren. In diesem Fall wurde der Zustand des Getriebes über Jahre regelmäßig dokumentiert.
Aufgrund eines langsam fortschreitenden Verzahnungsschadens wurden schon während der Kampagne Ersatzteile gefertigt und bereitgehalten. Ein akutes Risiko für einen Ausfall während der Kampagne bestand nicht, denn auf Basis der jahrelangen Erfahrung mit diesen Antrieben konnten die Spezialisten dieses angemessen einschätzen.
Die baulichen Gegebenheiten beim Kunden erlauben keinen Ausbau des Getriebes in einer Einheit. Somit musste das Getriebe durch die Spezialisten von BRAUER vor Ort in der Anlage in Baugruppen demontiert werden, bevor diese verladen werden konnten.
Nach dem Ausbau und dem Transport der Baugruppen nach Bocholt, konnten diese im Hause BRAUER instand gesetzt werden. Hierzu erfolgte im ersten Schritt die vollständige Demontage. Nach dem Austausch von Lagern und Verzahnungen konnte im nächsten Schritt eine vollständige Montage stattfinden. Anschließend wurde ein ausführlicher Probelauf durchgeführt, um einen reibungslosen Ablauf bei der Inbetriebnahme zu ermöglichen. Nach dem erfolgreichen Funktionsprobelauf wurde das Getriebe lackiert und anschließend wieder in Baugruppen demontiert und verladen. Vor Ort konnten dann die Getriebeteile komponentenweise in die Anlage eingebaut werden.
Nach dem Wareneingang des Santasalo-Getriebes erfolgte die Demontage mit detaillierter Schadensanalyse. Die Einbaulage des Getriebes ist senkrecht wobei die Abtriebswelle nach oben zeigt. Aus ähnlichen Anwendungen sind Schäden am oberen Lager der Abtriebswelle bekannt. Auch in diesem Fall hatte dieses fettgeschmierte Lager einen Schaden. Ein Teil der Verzahnungen wurde als Folgeschaden ebenfalls zerstört.
Die Erfahrungen aus vielen ähnlichen Anwendungsfällen führte auch hier recht zielstrebig zu einer Konstruktionsänderung der Lagerung. Umfangreiche Berechnungen erfolgten und ergaben eine wesentlich bessere zu erwartende Lebensdauer. Das zuvor eingesetzte fettgeschmierte Pendelrollenlager, welches gleichzeitig als Radial- und Axiallager diente, wurde durch zwei separate Lager ersetzt. Die beiden neuen Lager sind nun einmal für die radiale und einmal für die axiale Aufnahme der Kräfte zuständig. Zusätzlich wurde, durch den Anbau eine Ölpumpe mit Überwachung, die Schmierung der neuen Lagersituation auf eine Öldruckschmierung umgestellt.
Die anschließende Montage mit neuen Verzahnungen, Wälzlagern und Dichtelementen erfolgte im Werk Bocholt. Nach Funktionsprobelauf und neuer Lackierung fand die Auslieferung des Getriebes zum Kunden statt.

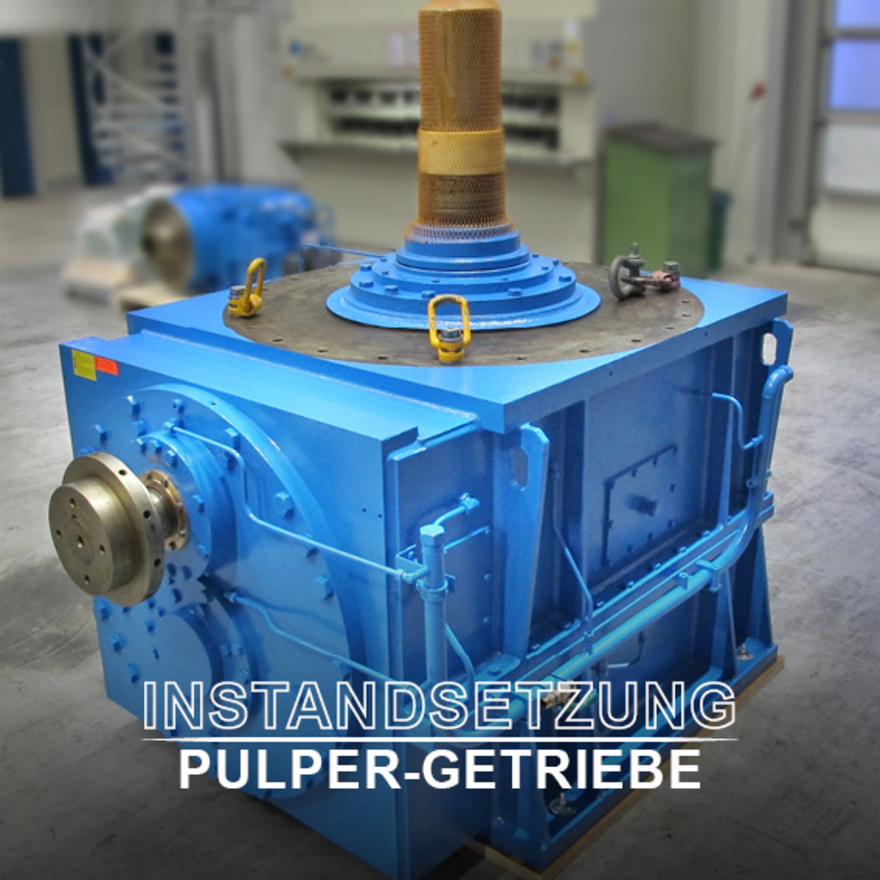

Dank der langjährigen Erfahrung und dem umfassenden Spezialisten-Know-how unserer Techniker und Ingenieure können wir jedes Fabrikat jeder Branche reparieren. In diesem Fall ging es um die Instandsetzung eines 8.000 kg schweren Pulpergetriebes aus der Papierindustrie. Das Kegelstirnradgetriebe wurde demontiert und gesäubert. Bei der Schadensbefundung wurde ein Lagerschaden als Hauptschaden festgestellt. Die Ursache war ein Wassereinbruch in das Getriebeinnere über die Wellenabdichtung zum Pulper. In Absprache mit dem Kunden wurden eine Modifikation der Abdichtung und Optimierungen am Schmiersystem vorgenommen, diese sollen in Zukunft solche Schäden vermeiden.

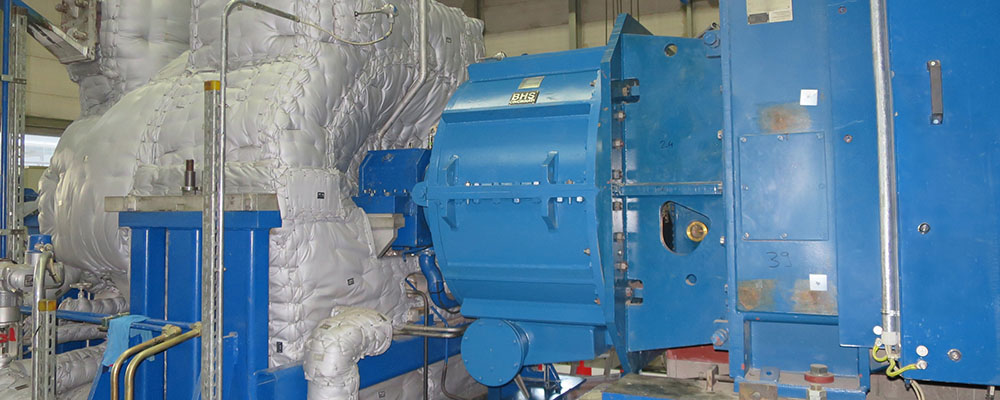

Das Getriebe einer 6MW Dampfturbine wurde durch uns beim Kunden aus der Anlage ausgebaut und im Hause BRAUER revisioniert.
Eine Optimierung der Gleitlager führte zu einer erheblichen Reduktion der Wärmeentwicklung und somit zur Verbesserung des Wirkungsgrades.
Der Wiedereinbau vor Ort und die Inbetriebnahme erfolgte abschließend durch unsere Monteure.

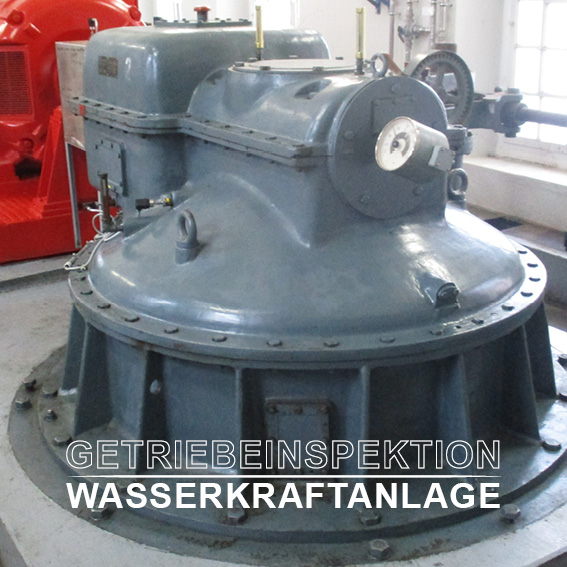

Überprüfung des Getriebes einer Kaplanturbine vor Ort beim Kunden. Geräusch- und Sichtkontrolle inklusive Videoendoskop auf äußerliche Mängel sowie Verzahnungs- und Lagerschäden. Anschließend ausführliche bebilderte Berichterstellung der vorgefundenen Schäden inklusive Handlungsempfehlung.

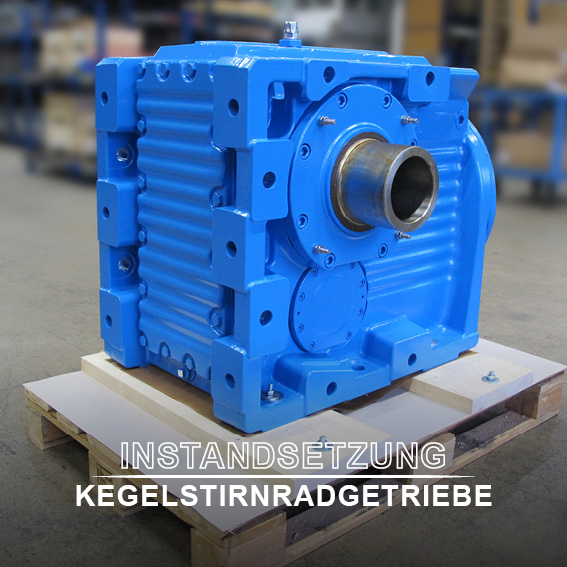

Demontage des Kegelstirnradgetriebes mit detaillierter Schadensanalyse. Erneuern aller Wälzlager und Dichtelemente. Anschließendes Korrekturschleifen der Verzahnungen und Optimierung der Axialgleitlagersegmente. Montage mit Anpassung der Ölversorgungsleitungen sowie abschließendem Funktionsprobelauf und Farbgebung.
Wir suchen qualifizierte Mitarbeiter für unser Familienunternehmen.
Hier geht es zu den detaillierten Informationen
Instandsetzung eines 2-stufigen doppelschrägverzahnten Stirnradgetriebes für einen Einwellenextruder durch BRAUER.
Nach dem Wareneingang des Pomini Getriebes erfolgte die Demontage mit detaillierter Schadensanalyse sowie MT-Riss Prüfung aller Verzahnungen und Wellen. Die anschließende Montage mit neuen Wälzlagern und Dichtelementen erfolgte im Werk Bocholt. Nach Funktionsprobelauf und neuer Lackierung fand die Auslieferung des Getriebes zum Kunden statt.

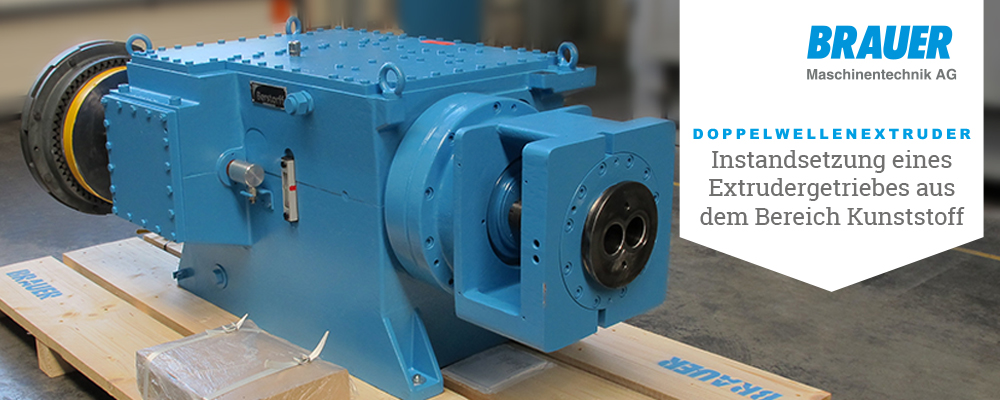

Erfahrung bei Reparaturen von Extrudergetrieben
In der industriellen Produktion von Kunststoffen und Lebensmitteln werden vielfach Extruder eingesetzt. Einwellen-, Doppelwellen- und Mehrwellenextrudergetriebe sind zentrale Bauteile dieser Maschinen und unterscheiden sich durch spezielle Anforderungen von anderen Getrieben...

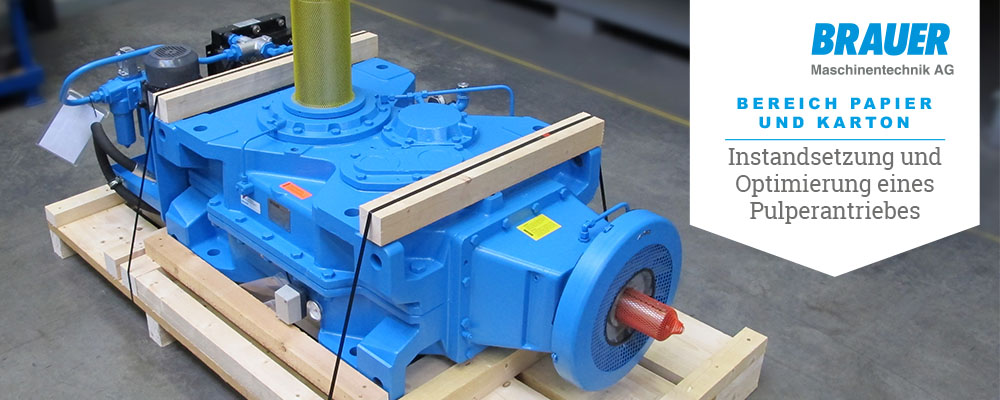

Instandsetzung und Optimierung eines Pulperantriebes
Pulper werden in der Papier- und Kartonindustrie genutzt um Zellstoff oder Altpapier aufzulösen. Sie arbeiten wie übergroße Mixer mit einem Volumen von bis zu 100 m³. Die Antriebe sind in der Regel vertikal unter dem Pulper angeordnet und meist der austretenden, stark korrodierenden, Faserstoffsuspension ausgesetzt...
Im Gespräch mit der »Binnenschifffahrt« erläutert Thorsten Pasz, Technischer Vorstand bei BRAUER Maschinentechnik AG, typische Schäden am Getriebe, den Ablauf einer Instandsetzung und die technischen Voraussetzungen
Individuelle Lösungen

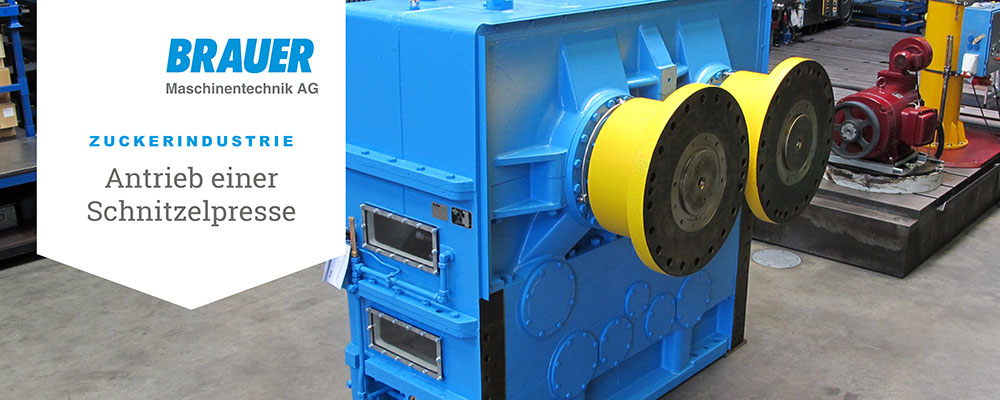

Der Ausfall einer Schnitzelpresse (Doppelspindelpresse) kann die Produktionskette unterbrechen und das Jahresergebnis in kurzer Zeit enorm beeinflussen. Getriebe sind in diesem Prozess ganz wichtige Maschinenelemente und müssen absolut zuverlässig während der Produktionszeit laufen...
Spezielles Schneckengetriebe
Antriebe für Fahrgeschäfte bleiben den Besuchern von Volksfesten oder in Vergnügungsparks meist verborgen. Dennoch steckt viel Technik und Know-how hinter den Rotations- und Hubbewegungen von denen die Fahrgäste begeistert sind. Die Sicherheit der ...
Repariert und optimiert

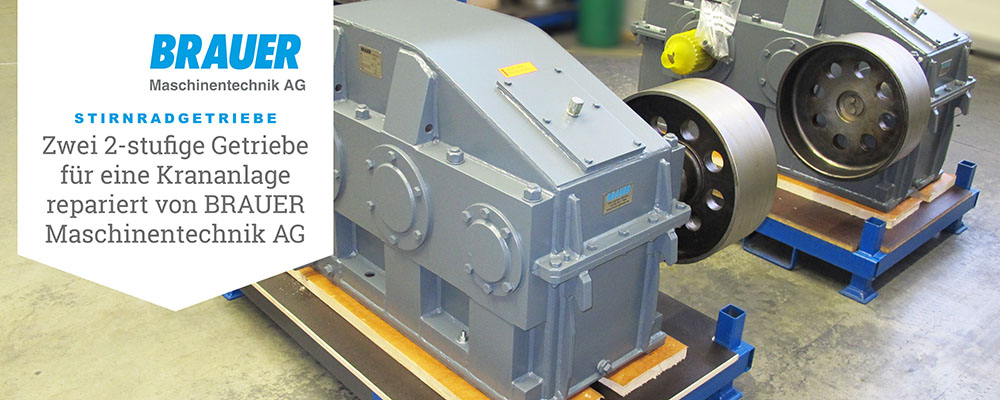

Techniker in der Instandhaltung rund um Kran- und Hubanlagen tragen eine große Verantwortung für eine hohe Verfügbarkeit und vor allem für einen sicheren Betrieb. Unplanmäßige Stillstände beinträchtigen die Produktionsabläufe nicht selten massiv oder ...
Notinstandsetzung
Um den Zustand eines Rohmühlengetriebes in Irland im eingebauten Zustand zu prüfen, wurden die Getriebespezialisten der BRAUER Maschinentechnik AG mit der Inspektion und einer Videoendoskopie beauftragt. Bei dieser scheinbaren Routinekontrolle...

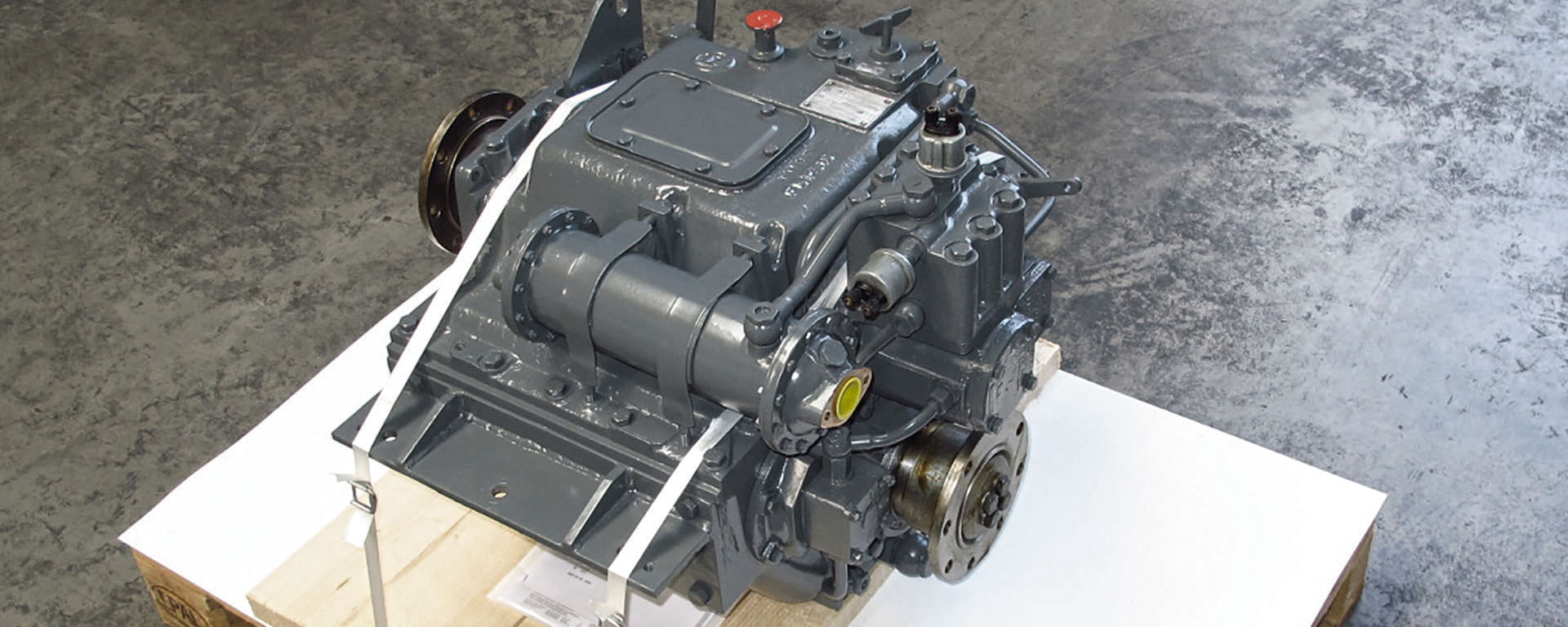

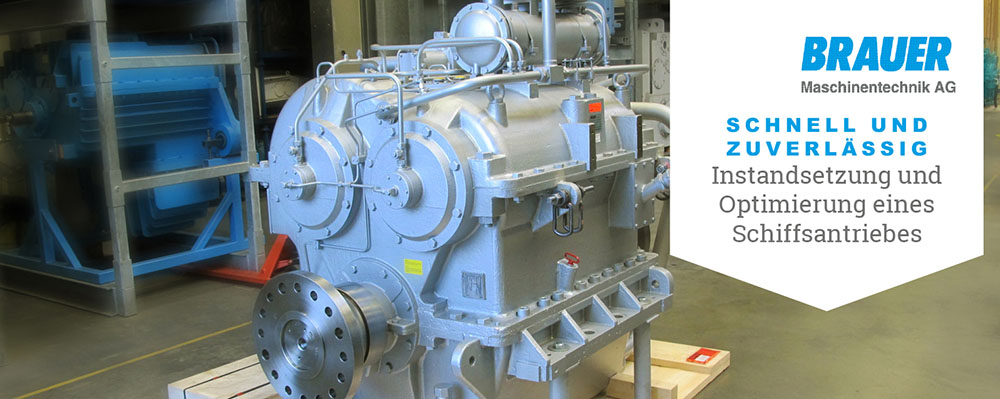

Schnell und zuverlässig
Ohne funktionierende Schiffsgetriebe ist die Manövrierfähigkeit von Schiffen in den meisten Fällen nicht möglich. Zuverlässigkeit ist damit ein unabdingbares Kriterium und, insbesondere auf hoher See, überlebensnotwendig...

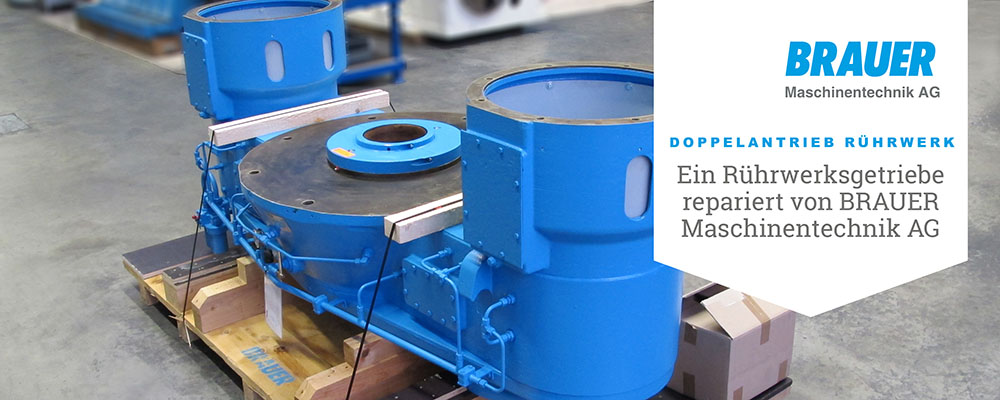

Doppelantrieb Rührwerk mit Wassereinbruch
Rührwerksgetriebe sind in der chemischen Industrie in vielfältigen Größen und Ausführungen zu finden. Oft stehen sie in großen Höhen oder sind nur schwer erreichbar. Aus- und Wiedereinbau sind...
Die Spezialisten für die hochwertige Instandsetzung von Industriegetrieben

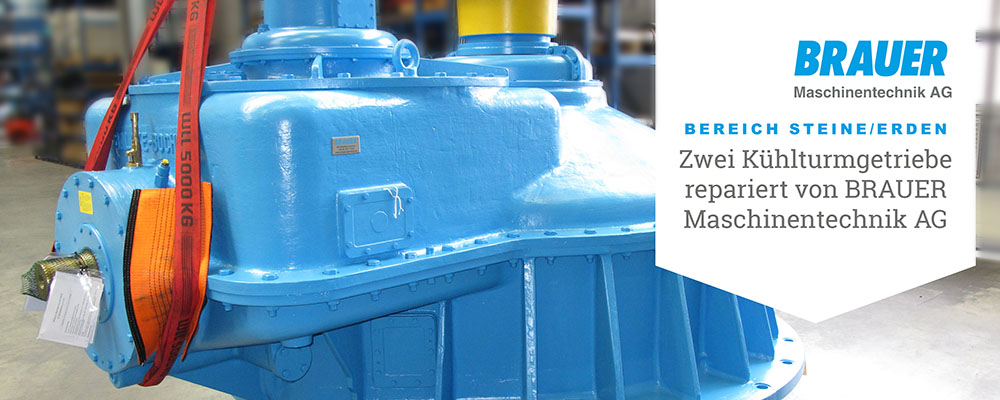

Die Instandsetzung von Kühlturmgetrieben gehört zu den Standardarbeiten der BRAUER Maschinentechnik AG. Vor Ort können wir mit unserer hochwertigen Ausrüstung alle Getriebe auf ihren Zustand überprüfen...
Die Spezialisten für die hochwertige Instandsetzung von Industriegetrieben

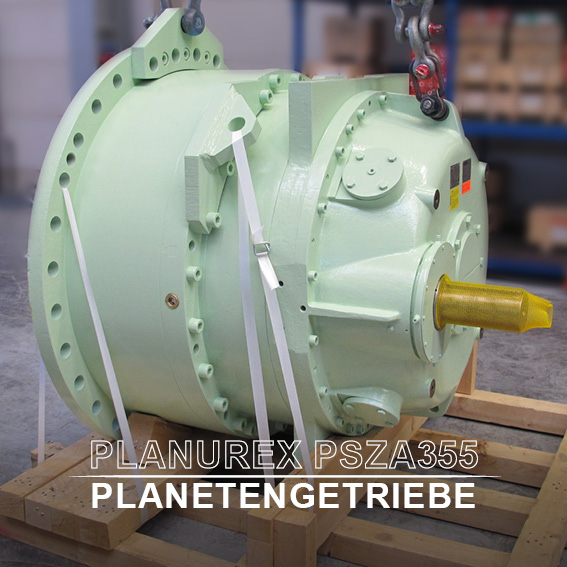

Einige der Getriebetypen, die wir aus dem Bereich Steine/Erden reparieren, optimieren und instand halten sind Planetengetriebe. Schäden an Planetengetrieben ziehen meist zeitaufwändige und kostspielige Folgeschäden...
Außergewöhnlicher Auftrag für die BRAUER Maschinentechnik AG

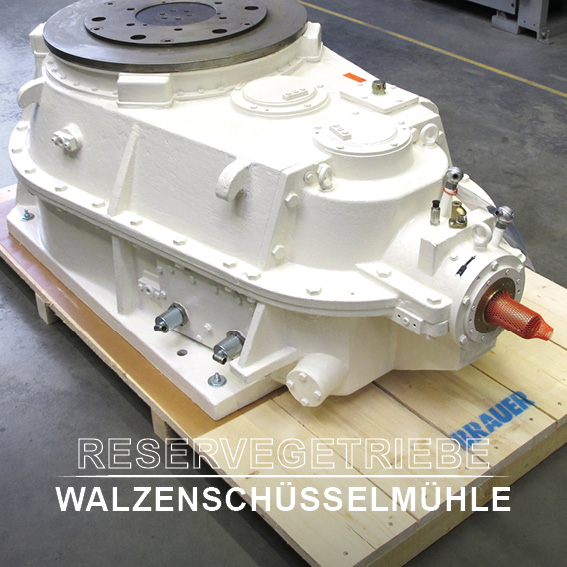

BOCHOLT. Seit fast 40 Jahren gehört die Instandsetzung von Getrieben zum Kerngeschäft der Firma BRAUER Maschinentechnik AG. ... 120 Tonnen wiegt das reparierte Getriebe für eine Walzenschüsselmühle, das in der Nacht zum Freitag per Schwertransport...

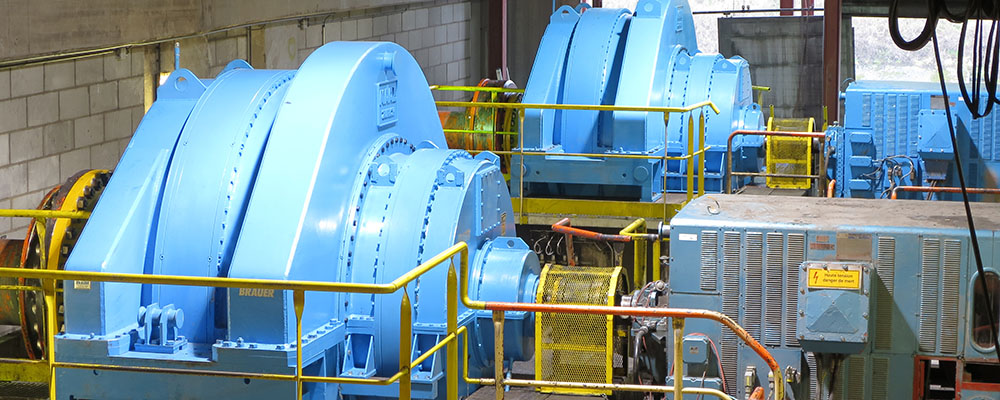

Instandsetzung von zwei Zementmühlengetrieben innerhalb des Winterstillstandes
Bei Brauer Maschinentechnik wurden zwei Planetengetriebe der Rohrmühlen aus einem Zementwerk in Antoing/Belgien instand gesetzt. Weil eine entsprechende Bekranung in dem geschlossenen Gebäude fehlte, wurde eine Stahlträgerkonstruktion installiert, um die 47 t schweren Getriebe aus der Maschinenhalle zu fahren. Dafür mussten die beiden Planetenstufen vorher durch die Getriebespezialisten im eingebauten Zustand getrennt werden.
Lesen Sie den ganzen Artikel: DE
Dampfturbine mit erhöhten Schwingungswerten
Die anschließende Überprüfung mit Videoendoskopie des Planetengetriebes zeigte ersten Verschleiß an einigen Bauteilen. Durch die BRAUER Maschinentechnik AG wurde das Getriebe innerhalb von 4 Wochen aus der Anlage demontiert, generalüberholt und nach dem...
· · · · · · ·
